甲苯抽風外排｜
工廠有機溶劑抽風應用案例
甲苯常被使用於塗裝、印刷、黏著、清洗及其他工業製程。由於甲苯具有揮發性，若只依靠廠房自然通風，蒸氣可能由作業位置擴散至整個空間，增加人員暴露、氣味逸散及火災爆炸風險。

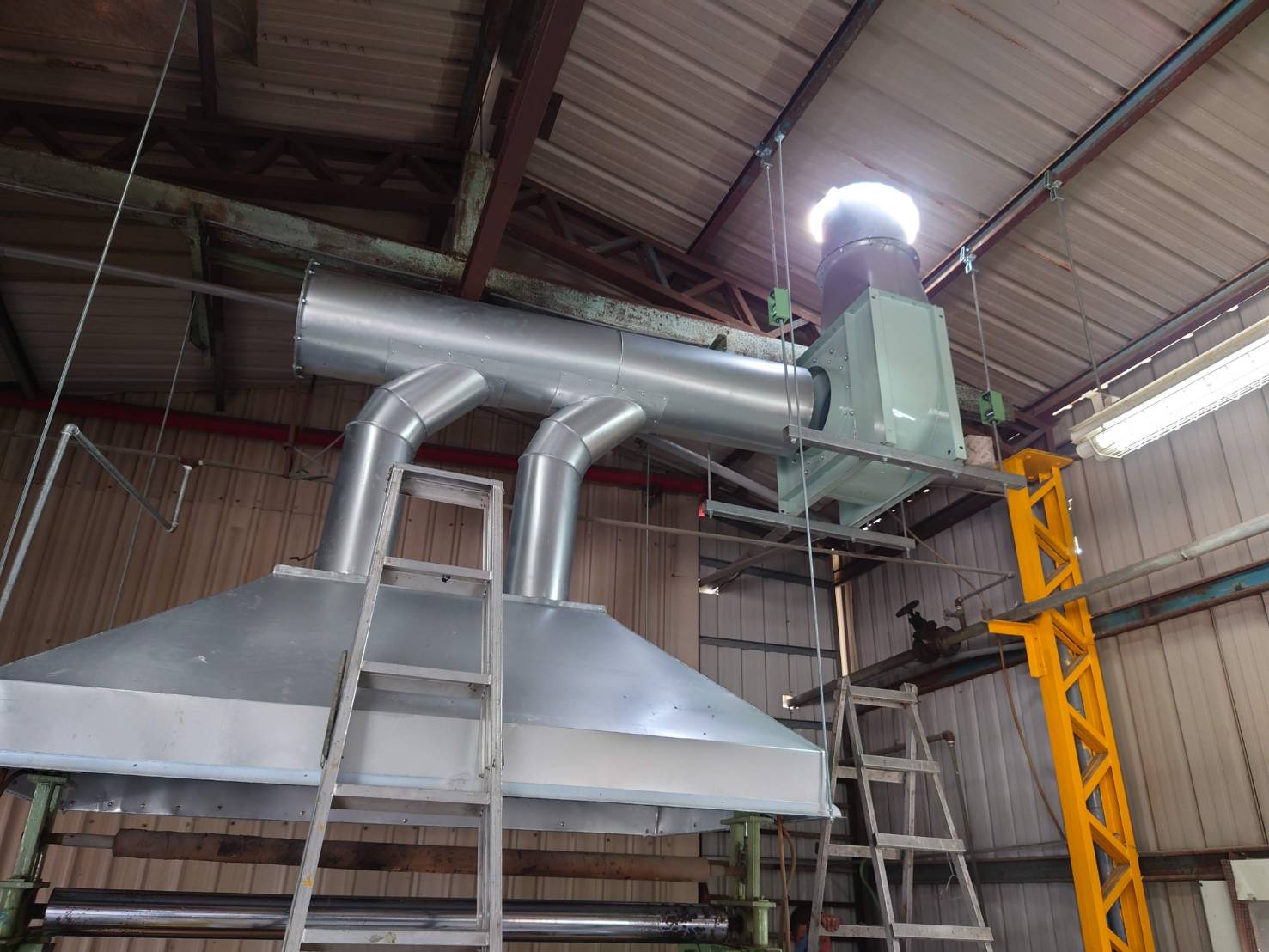

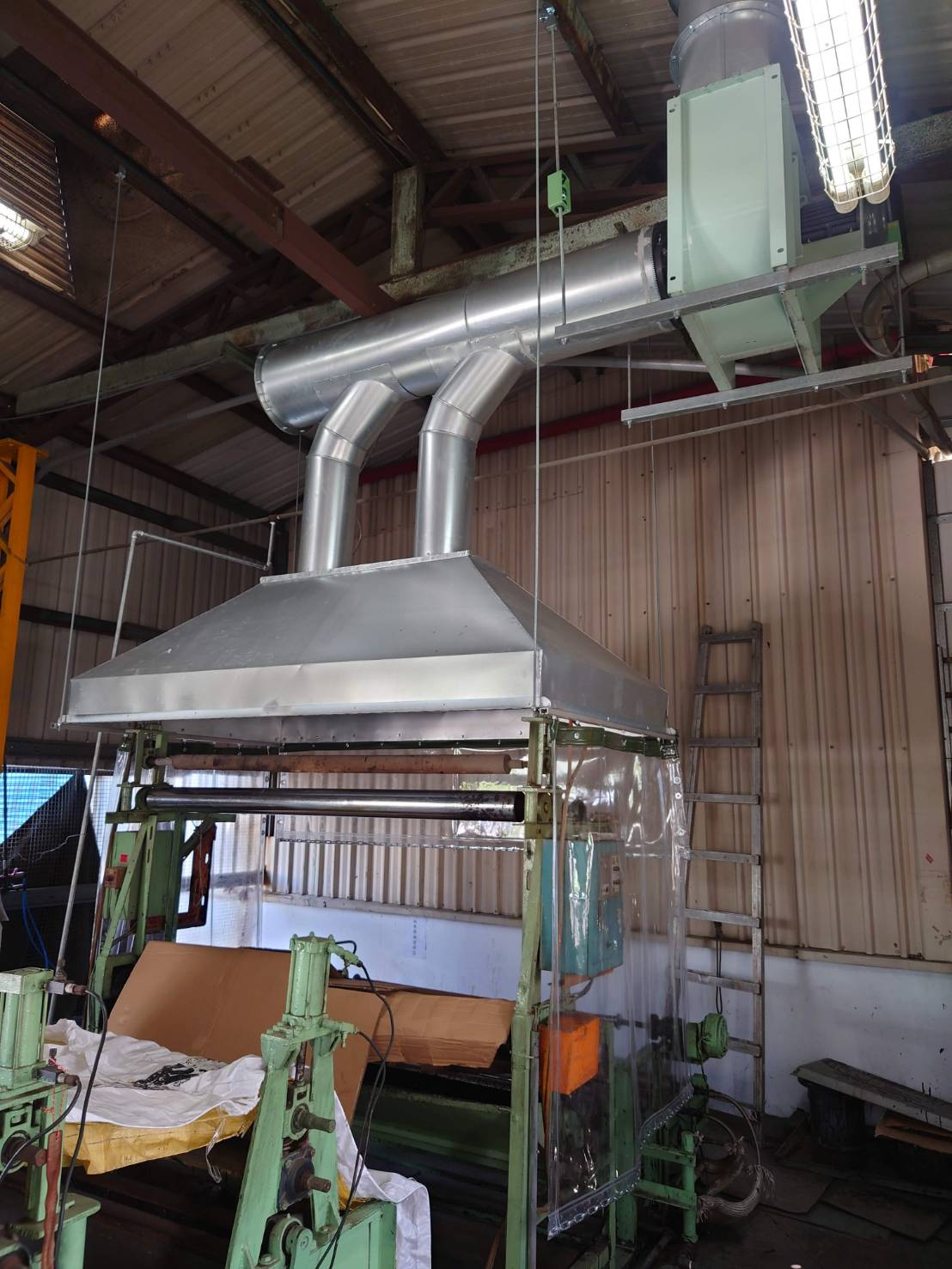

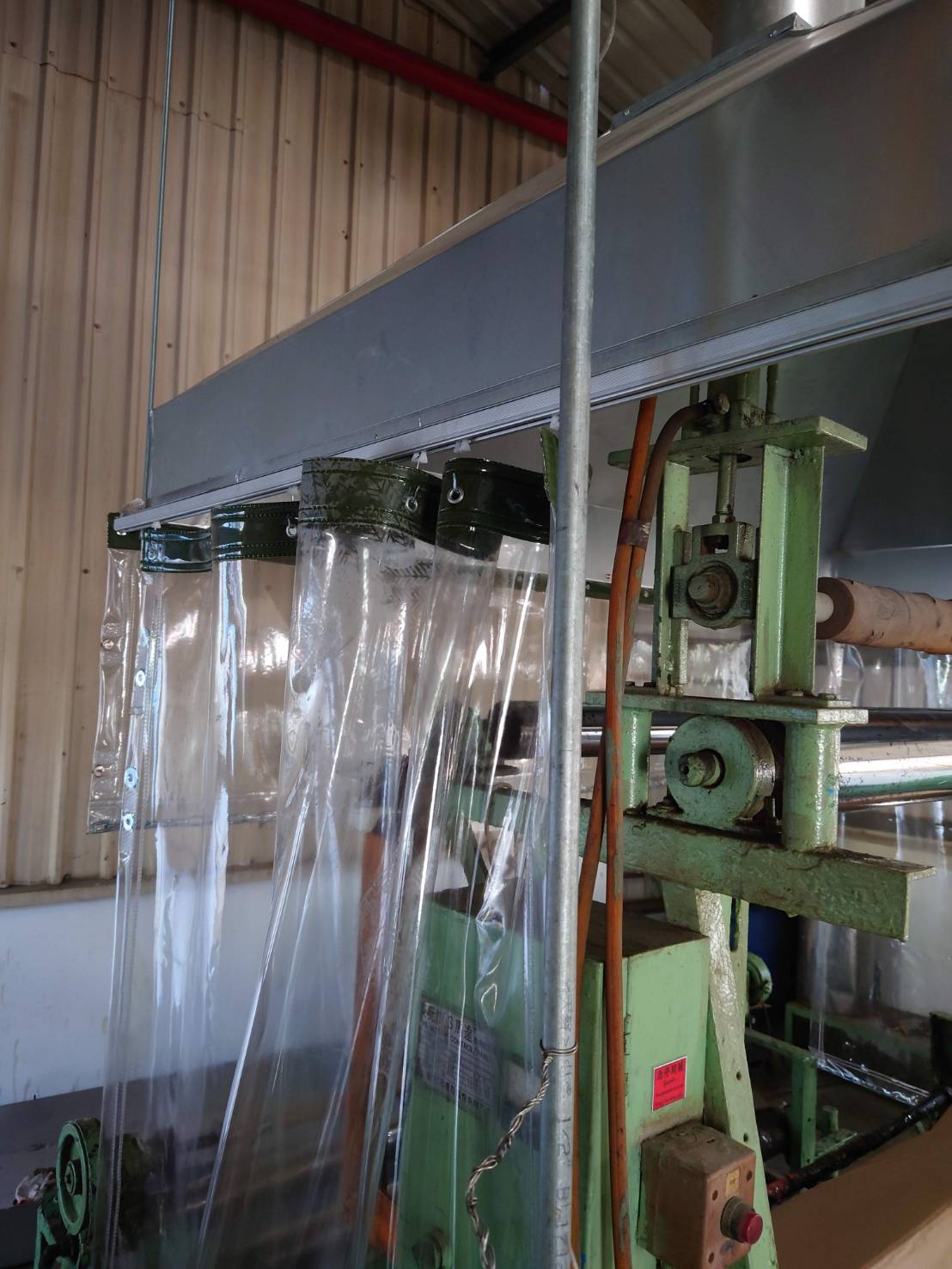

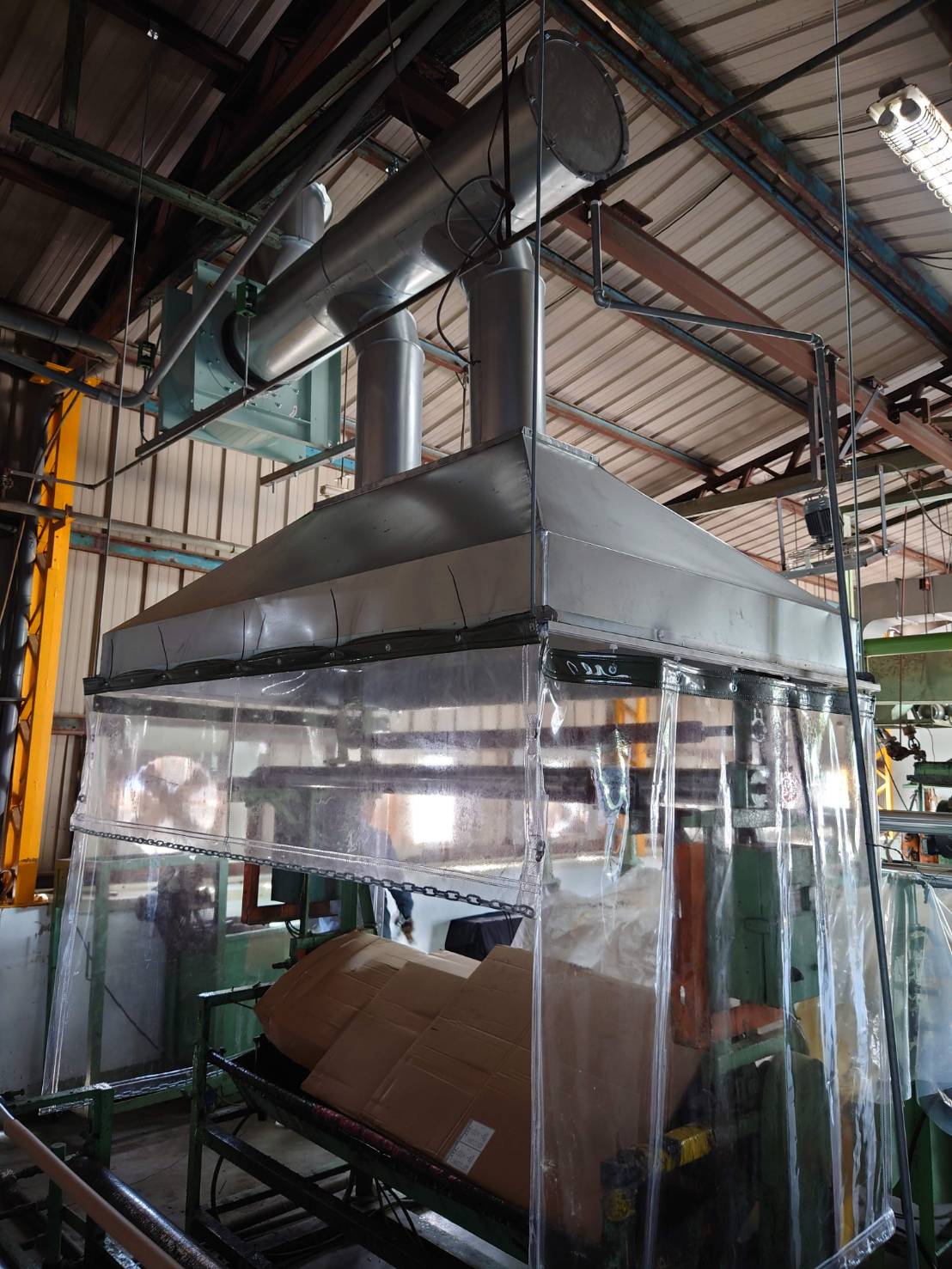

本案例位於彰化工廠，依現場甲苯製程的抽風外排需求配置L型風機，將作業位置產生的氣體透過集氣裝置與風管集中排出。此類系統的重點不只是選擇足夠馬力的風機，更必須同時評估污染源捕集、風管壓損、補風、設備防爆及排放法規。
案例背景
製程使用甲苯所產生的揮發性氣體
甲苯在常溫下會揮發形成蒸氣。製程容器開啟、塗佈、混合、擦拭、清洗或物料轉移時，都可能形成短時間或持續性的逸散源。
如果抽風口距離作業位置過遠，甲苯蒸氣會先進入人員呼吸區，再被廠房的一般換氣設備稀釋。相較之下，在污染源附近設置局部排氣，可在氣體尚未擴散前完成捕集，是較直接的控制方式。
工廠需要將污染源集中抽排
本案的主要目的，是將甲苯製程產生的氣體由作業區抽出，經風管輸送至指定的室外排放位置，以降低氣體在室內累積及向其他區域擴散的情形。
系統設計仍須配合實際製程確認甲苯使用量、作業方式、同時操作數量、集氣罩形式及排放要求。若污染物濃度或排放量達到相關管制條件，還須評估是否設置活性碳吸附、冷凝回收或其他揮發性有機物處理設備，不能只將氣體直接移至室外。
風機選型條件
先確認所需捕集風量
甲苯抽風系統不能只用廠房坪數或換氣次數決定風量。選型前應先確認污染源的尺寸、逸散方向、集氣罩與污染源的距離，以及周圍是否有門窗、送風口或人員走動造成的橫向氣流。
集氣罩越靠近污染源，通常越容易用合理風量完成捕集；若抽風口距離過遠，就需要更大的風量才能建立有效吸入速度，也可能使廠房負壓及能源消耗提高。
靜壓需包含完整管路阻力
風機靜壓應包含集氣罩入口、直管、彎頭、變徑、閥門、排放管及末端設備的壓力損失。若系統設有活性碳設備、洗滌塔、濾網或其他處理裝置，也必須將初期阻力與使用後可能增加的阻力納入計算。
只依據風管直徑或馬達馬力選擇風機，可能出現風機已正常運轉，但現場吸力仍不足的情況。因此，正確選型必須以所需風量及系統總靜壓共同判斷。
甲苯特性與防爆安全評估
甲苯屬可燃性液體，其蒸氣與空氣在一定濃度範圍內可能形成可燃混合物。風機、馬達、電氣元件、接地、風管材質及配置方式，應由具資格的專業人員依甲苯濃度、使用量、作業環境及危險區域劃分進行評估。
不能只因抽送的是甲苯氣體，就直接認定某一種防爆等級一定適用；也不能只更換防爆馬達，而忽略葉輪摩擦、靜電累積、軸封洩漏及其他可能的點火源。
實際選機結果
採用L型風機進行甲苯抽風
本案依工廠甲苯製程的外排需求，配置L型風機作為抽風設備，將集氣位置所捕集的氣體經由風管輸送至室外。
L型風機可依現場需求配置不同葉輪、材質、驅動方式與馬達規格。實際選型仍須以氣體成分、濃度、溫度、風量、靜壓及安全要求為依據，不能將本案例的設備配置直接套用至其他甲苯製程。
系統技術說明
局部排氣優先於單純整體換氣
一般換氣的作用是將已進入室內的污染物稀釋，而局部排氣則是在污染源附近直接捕集。對於固定位置使用甲苯的製程，通常應優先評估局部集氣，再利用適量的一般換氣處理殘餘氣體與室內熱負荷。
集氣罩位置不宜安排在人員與污染源的相反側，否則氣體可能先通過人員呼吸區才進入抽風口。較理想的配置，是讓氣流由乾淨區域流向作業位置，再直接進入集氣罩。
風管應減少洩漏與污染物堆積
甲苯抽風管路應盡量縮短並減少不必要的彎頭、突然變徑及複雜分支。適當的管內風速有助於維持穩定輸送，但風速過高也會增加壓損、噪音及能源消耗。
風管接縫、法蘭、軟接頭及檢修口應保持氣密。如果風管設於室內正壓側，一旦發生洩漏，污染氣體可能重新進入工作區，因此風機位置與管路壓力分布也要納入規劃。
抽風必須配合補風
大量排風會使廠房形成負壓。如果沒有規劃補風，空氣可能從門縫、窗戶或其他製程排氣口無秩序進入，造成門片難以開啟、局部氣流紊亂，甚至降低集氣罩效果。
補風口應設於相對乾淨的位置，並避免直接吹向甲苯逸散源或橫切集氣罩入口。補風量與排風量不一定完全相同，應依空間壓力及相鄰區域的污染控制需求調整。
室外排放不等於完成污染處理
抽風系統可降低作業區的甲苯蒸氣濃度，但抽出的氣體仍可能屬於揮發性有機物排放。排放口高度、位置、排放濃度、排放量及是否需要處理設備，應依工廠製程與主管機關要求確認。
若需要污染防制，可依甲苯濃度與氣體條件評估活性碳吸附、冷凝回收、燃燒處理或其他方法。處理設備產生的壓力損失，也必須重新納入風機選型。
安裝與維護重點
定期確認局部集氣效果
抽風系統完成後，不能只以手感或聲音判斷效果。應依作業特性檢查集氣罩入口風速、管路風量、作業區濃度及排放狀況，確認污染物確實被捕集。
若製程位置、容器尺寸或操作方式變更，原有集氣罩可能不再適用，應重新檢討抽風口位置及所需風量。
檢查風管、接頭及風機狀態
日常維護應包含風管接縫、法蘭、軟接頭、檢修口、集氣罩及排放管的氣密檢查，同時注意葉輪是否積垢、腐蝕或失衡。
當系統出現抽力降低、異常噪音、振動增加或電流變化時，除了檢查風機，也應確認風門位置、管路堵塞及處理設備阻力是否升高。
建立安全操作與停機程序
甲苯相關作業應建立通風設備先啟動、製程後啟動，以及製程停止後延時排氣的操作程序。若抽風設備故障，應依風險評估決定是否連鎖停止製程，避免在沒有通風的狀態下持續使用甲苯。
設備維修前應完成斷電、隔離及必要的氣體濃度確認；涉及危險區域的電氣與機械作業，則應由具備相關資格的人員執行。
相關資料與延伸閱讀
規劃甲苯抽風系統時，建議先整理甲苯安全資料表（SDS）、每小時使用量、使用方式、容器開口、集氣罩尺寸、風管路徑、同時操作率及預計排放方式，再進行風量與靜壓計算。
作業場所的有害物暴露管理，可參考勞動部職業安全衛生署－勞工作業場所容許暴露標準；工廠VOC排放要求可參考環境部－揮發性有機物空氣污染管制及排放標準，實際適用條文仍須依製程及主管機關認定。
您也可以使用質昌風機選型系統初步篩選風量及靜壓範圍，或瀏覽更多工業風機應用案例比較不同製程的排氣方式。
需要協助甲苯抽風風機選型嗎？
甲苯抽風外排不能只提供風管尺寸或馬達馬力。污染源形式、捕集距離、氣體濃度、系統阻力、補風條件、防爆安全及末端VOC處理設備，都會影響最終選型。
如果您正在規劃塗裝、印刷、黏著、清洗或有機溶劑製程排氣，可提供製程配置圖、甲苯SDS、預估使用量、集氣罩尺寸、風管路徑及處理設備資料，由質昌風機協助確認適合的風機型式、材質、風量與靜壓條件。
